| 브랜드 이름: | Long |
| 모델 번호: | AWG28-0.38mm |
| 모크: | 1M |
| 지불 조건: | 전신환, D/P (지급도 조건), 인수 인도, L/C (신용장), 웨스턴 유니온, 머니그램 |
| 공급 능력: | 일 당 400000 미터 |

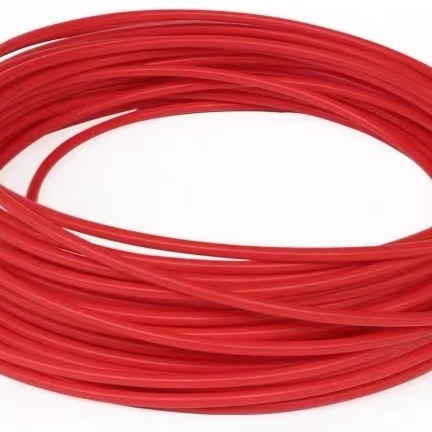

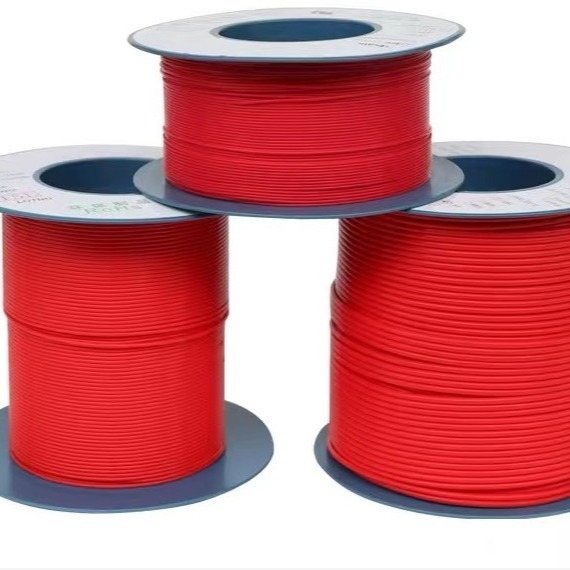

전기적 화학과 온열 환경을 위한 AWG28 0.38 밀리미터 빨간 PTFE 테플론 재질
극단적 전기적 화학적이고 열 환경에서 적용을 보호해서 특별히 설계됩니다.
특징
● 화학 제품 삽입물
● 고온저항
● 연속 조작법
● 온도 :-80C- 200C
● 부식 저항성 (산 / 내알칼리성, 화학적인 반응물 내유)
● 고압 저항
● 표준 : UL224 VW-1 C-UL CSA22.20FT
● UL 파일 번호 : E203950
차원
사이즈 AWG | 팽창됩니다 | 외경 |
표준 패키지 M/Spool | ||
| 내경 밀리미터 | (S) | (T) | (L) | ||
| 30 | 0.30±0.10 | 0.80±0.10 | 0.70±0.10 | 0.60±0.10 | 305 |
| 28 | 0.38±0.10 | 0.88±0.10 | 0.78±0.10 | 0.68±0.10 | 305 |
| 26 | 0.46±0.10 | 0.96±0.10 | 0.86±0.10 | 0.76±0.10 | 305 |
| 24 | 0.56±0.10 | 1.16±0.10 | 1.06±0.10 | 0.86±0.10 | 305 |
| 23 | 0.66±0.10 | 1.26±0.10 | 1.16±0.10 | 0.96±0.10 | 305 |
| 22 | 0.71±0.10 | 1.31±0.10 | 1.21±0.10 | 1.01±0.10 | 305 |
| 21 | 0.81±0.10 | 1.41±0.10 | 1.31±0.10 | 1.11±0.10 | 305 |
| 20 | 0.86±0.10 | 1.66±0.10 | 1.46±0.10 | 1.16±0.10 | 305 |
| 19 | 0.96±0.20 | 1.76±0.20 | 1.56±0.20 | 1.26±0.20 | 200 |
| 18 | 1.07±0.20 | 1.87±0.20 | 1.67±0.20 | 1.37±0.20 | 200 |
| 17 | 1.19±0.20 | 1.99±0.20 | 1.79±0.20 | 1.49±0.20 | 200 |
| 16 | 1.34±0.20 | 2.14±0.20 | 1.94±0.20 | 1.64±0.20 | 153 |
| 15 | 1.50±0.20 | 2.30±0.20 | 2.10±0.20 | 1.80±0.20 | 153 |
| 14 | 1.68±0.20 | 2.48±0.20 | 2.28±0.20 | 2.08±0.20 | 100 |
| 13 | 1.93±0.20 | 2.73±0.20 | 2.53±0.20 | 2.33±0.20 | 100 |
| 12 | 2.16±0.25 | 2.96±0.25 | 2.76±0.25 | 2.56±0.25 | 100 |
| 11 | 2.41±0.25 | 3.21±0.25 | 3.01±0.25 | 2.81±0.25 | 150 |
| 10 | 2.86±0.25 | 3.49±0.25 | 3.29±0.25 | 3.09±0.25 | 150 |
| 9 | 3.00±0.25 | 4.00±0.25 | 3.80±0.25 | 3.40±0.25 | 150 |
| 8 | 3.38±0.25 | 4.38±0.25 | 4.18±0.25 | 3.78±0.25 | 100 |
| 7 | 3.76±0.25 | 4.76±0.25 | 4.56±0.25 | 4.16±0.25 | 100 |
| 6 | 4.22±0.25 | 5.22±0.25 | 5.02±0.25 | 4.80±0.25 | 100 |
| 5 | 4.72±0.25 | 5.72±0.25 | 5.52±0.25 | 5.32±0.25 | 50 |
| 4 | 5.28±0.30 | 6.28±0.30 | 6.08±0.30 | 5.88±0.25 | 50 |
| 3 | 5.94±0.30 | 6.94±0.30 | 6.74±0.30 | 6.54±0.25 | 1.00 |
| 2 | 6.68±0.30 | 7.68±0.30 | 7.48±0.30 | 7.28±0.25 | 1.00 |
| 1 | 7.46±0.30 | 8.46±0.30 | 8.26±0.30 | 8.06±0.25 | 1.00 |
| 0 | 8.38±0.30 | 9.38±0.30 | 9.18±0.30 | 8.98±0.25 | 1.00 |
기술 데이터
| 특성 | 메소드 시험 | 스탄타드 |
| 장력 strengtn(MPa) | ASTMD 2671 | ≥25 |
| Elongation(%) | ASTMD 2671 | ≥300 |
| 플아마블리티 | VW-1 | 통과 |
| 유전체의 힘 (킬로볼트 / 밀리미터) | IEC 60243 | ≥26 |
| 크기 저항률(Ω.cm) | ASTM D876 | ≥1X1014 |
